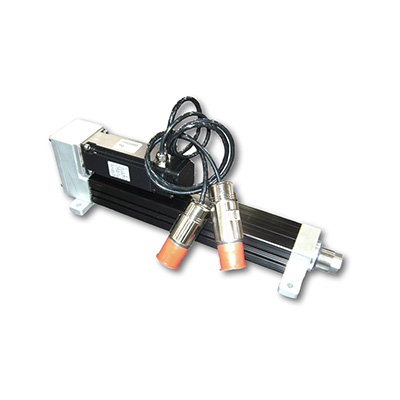

CTP12科爾摩根混合步進電機（推薦使用P7000驅動器）
AKM11B、AKM13C科爾摩根無刷AKM伺服電機
X17（NEMA 17電機就緒，8 mm電機軸直徑）
特點
軸承/驅動器外殼：6063-T6陽極氧化鋁外殼
安裝板：6061-T6陽極氧化鑄鋁板
推力軸承：角接觸，高推力滾珠軸承
推力軸承：角接觸，高推力滾珠軸承
推力管：300系列不銹鋼，1/4硬度并接地
滾珠絲杠/螺母：熱處理碳合金鋼
可選配件
標準或定制長度至1 mm
螺紋，球形，U形夾連桿端
法蘭，U形夾，側電動缸安裝類型
磁定位傳感器
|
MECHANICAL SPECIFICATIONS |
Ball Screw Version |
|
Max. Stroke Length, mm (in) |
200 (7.87) |
|
Screw Lead, mm/rev (in/rev) |
3.175 (.125) |
|
Screw Diameter, mm (in) |
9.525 (.375) |
|
Unit Backlash, mm (in) |
0.38 (0.015) |
|
Dimensional Standard |
Metric ISO6431 Std. |
|
Bore Size, mm (in) |
30 (1.2) |
|
Motor Mount |
parallel or inline |
|
PERFORMANCE SPECIFICATIONS |
Travel life standards of 25.4 km (1,000,000 in) |
|
Max. Thrust Force, N (lbf) |
667 (150) |
|
Max. Velocity, m/s (in/s) |
0.33 (13) |
|
Max. Rated Duty Cycle |
100 |
|
Std. Operating Temp Range, °C (°F) |
-30 to +70 (-22 to +158) |
|
Environment |
IP54 Std. IP65 Opt. |
