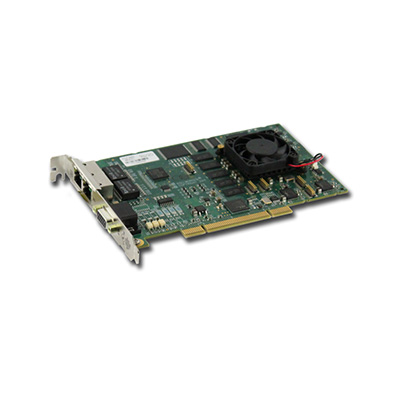

QMP-SynqNet運動控制卡
- 產品簡介
- 產品特點
- 產品規格
- 產品尺寸
- 資料下載
超高性能的QMP-SynqNet?系列采用64位1.2GHz處理器，可實現最大軸數和速度的控制?？刂破魈峁└哌_(dá)48kHz的伺服更新速率，支持多達64個伺服節點軸。它們經過優化，可與MechaWare?配合使用，最終實現精確控制，并且可以提供PCI、CPCI和PCIe等多種形式。
功能
中央處理器:PowerPC 64位浮點，1200MHz
內存：512MB DDR3/600MHz
連接器:RJ45 SynqNet輸入/輸出連接器，高密度D-15 I / O連接器
可以使用C / C ++的MPI編程庫進行編程
經過優化，可與MechaWare?配合使用，實現最佳的精確控制
支持多達64個節點，64個軸
通過SQ I / O節點提供超過16,000位的數字I / O和1,000點模擬I / O
通過SynqNet?進行實時診斷
使用環形拓?fù)溥M(jìn)行自我修復及容錯操作
熱替換允許在不關閉網絡的情況下替換節點
伺服回路刷新率：用戶可編程高達48 kHz（4軸）和16 kHz（20軸）
優勢
在各軸間提供更高水平的協調同步控制。
共享內存映射架構最大限度地減少延遲并提高設備產出
可以實時修改運動控制和增益，有效縮短運動周期和整定時間。
實時操作系統支持通過主處理器的操作來優化機器設計，從而降低總體系統成本
通過SynqNet?網絡緊密協調運動控制和I/O，通過提供實時系統可見性和運動控制優化，降低機器開發成本
中央處理器:PowerPC 64位浮點，1200MHz
內存：512MB DDR3/600MHz
連接器:RJ45 SynqNet輸入/輸出連接器，高密度D-15 I / O連接器
可以使用C / C ++的MPI編程庫進行編程
經過優化，可與MechaWare?配合使用，實現最佳的精確控制
支持多達64個節點，64個軸
通過SQ I / O節點提供超過16,000位的數字I / O和1,000點模擬I / O
通過SynqNet?進行實時診斷
使用環形拓?fù)溥M(jìn)行自我修復及容錯操作
熱替換允許在不關閉網絡的情況下替換節點
伺服回路刷新率：用戶可編程高達48 kHz（4軸）和16 kHz（20軸）
優勢
在各軸間提供更高水平的協調同步控制。
共享內存映射架構最大限度地減少延遲并提高設備產出
可以實時修改運動控制和增益，有效縮短運動周期和整定時間。
實時操作系統支持通過主處理器的操作來優化機器設計，從而降低總體系統成本
通過SynqNet?網絡緊密協調運動控制和I/O，通過提供實時系統可見性和運動控制優化，降低機器開發成本
